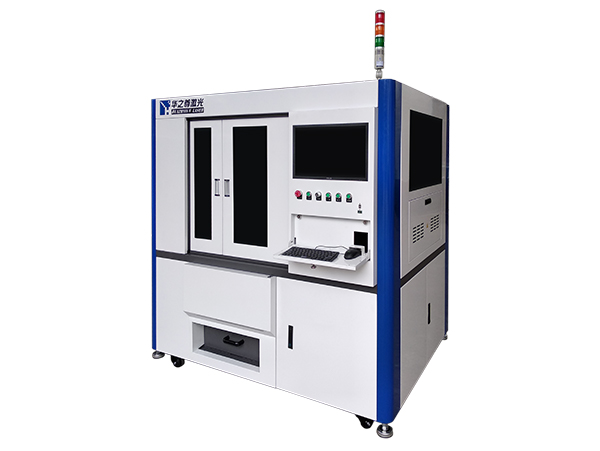

金屬切割機 HZZ-F620 PULS
HZZ-F620 PULS采用高性能的專用激光切割控制系統，高精度的直線電機（X/Y軸），機身采用整體方鋼焊接，大理石平臺，剛性好。整機運行平穩，切割精度高。主要應用于不銹鋼、碳鋼、硅鋼、合金鋼、鍍鋅鋼、鋁合金、銅及合金、鈦及合金等金屬材料的精密切割。
全國服務熱線：4000-818-380 郵 箱：hzz@huazhizun.com
|
● 不易變形、切縫平整、美觀、無需后續處理
|
? ? ? ?? |
● 封閉式機身，整體鑄造機床，穩定性強，操作安全
|
|
● 高質量光纖激光器，光束質量好，性能穩定，免維護，使用壽命長達10萬小時
|
? ? ? ? ? ?? |

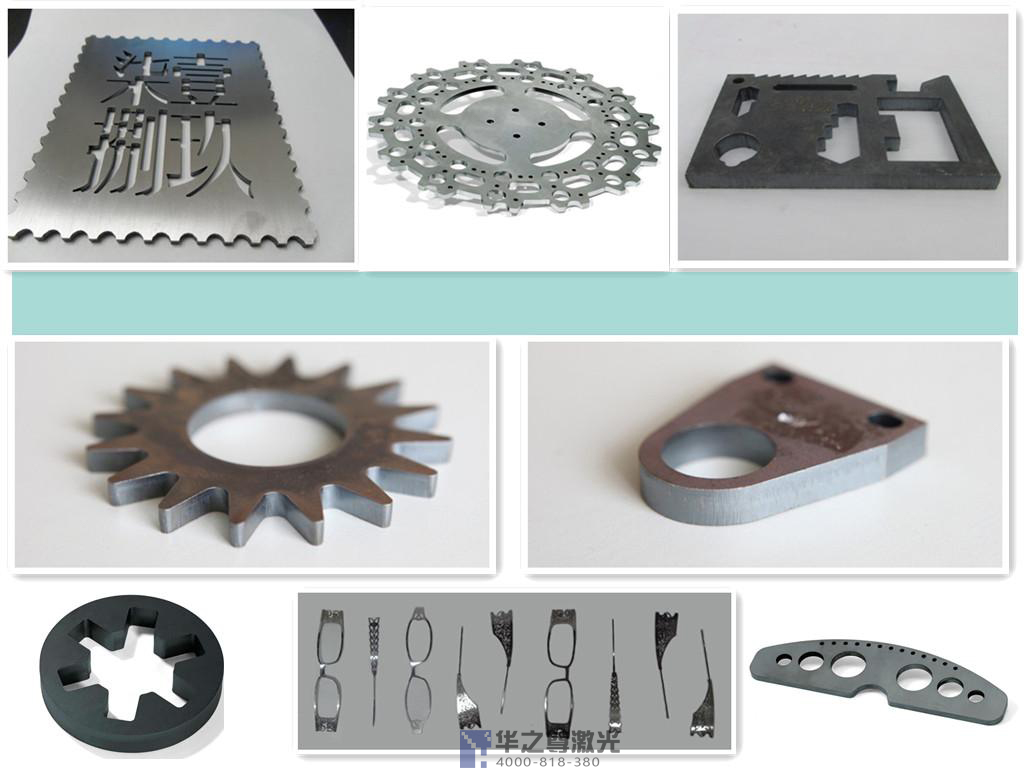

● 適用于精密配件的切割和各種工藝字、畫及圖形的精細切割，是線切割的100倍以上
|
|
● 能完成各種復雜結構加工,可通過CAD、Coredraw等設計軟件設計圖樣、直接導入專用套料切割軟件，完成整個切割過程
|
? ? ? ? ? ?? |
● 采用光纖切割頭和非接觸式的跟隨系統采用電容傳感器，感應精度高，反應靈敏，性能穩定可靠。避免因板材不平導致切割質量不佳
|
|
● 采用高性能的專用激光切割控制系統，高精度的直線電機（X/Y軸），機身采用整體方鋼焊接，大理石平臺，剛性好。整機運行平穩，切割精度高 |
? ? ? ? ? ?? |
● 相對于數控沖床，金屬激光切割機不需要開模，只需要在電腦上進行設計，將文件傳輸給機器，產品馬上就可以出來，能快速開發新產品，又能節約成本 |
| 系統規格 |
HZZ-F620PULS金屬激光切割機 |
|
| 激光器 |
類型
|
QCW激光器 |
|
激光波長
|
1080±10nm |
|
|
平均功率
|
300W |
|
|
峰值功率 |
3000W |
|
|
輸出功率穩定度 |
＞97% |
|
|
最大脈沖能量 |
30J |
|
|
光纖 |
鎧纜，長度≥10米，芯徑20μm |
|
|
光束質量 |
㎡≤1.15 |
|
|
運動系統 |
X/Y軸傳動機構 |
高速靜音導軌、高推力直線電機、風琴罩+內側防塵 |
|
Z軸傳動系統 |
伺服電機 |
|
|
X/Y軸有效行程 |
600mmX600mm |
|
|
Z軸有效行程 |
200mm |
|
|
X/Y定位精度 |
±0.0025mm |
|
|
X/Y重復精度 |
±0.0015mm |
|
|
Z軸升降控制精度 |
±0.01mm |
|
|
切割精度 |
±0.02mm |
|
|
最大加工速度 |
1500mm/sec，加速度1.5g。 |
|
|
CCD自動定位系統 |
像素：2000萬 |
|
|
切割頭 |
F125mm，同軸吹氣、隨動功能 |
|
|
切割質量 |
邊緣毛刺≤30μm |
|
|
最大切割厚度 |
陶瓷≥3mm、碳鋼≥3mm、不銹鋼≥3mm、鍍鋅板≥3mm |
|
|
對焦方式 |
三維自動對焦系統，巡航自動對焦 |
|
|
機身機構 |
龍門結構，整體焊接結構，大理石平臺 |
|
|
控制系統（軟件） |
HZZ LASER激光切割系統，對激光工藝參數進行調節，具備一鍵切斷、安全蛙跳、斷點記憶、一鍵對焦、不同圖形自動排版、切割計數、飛行切割、實時監控報警、系統校正等功能，對于切割圖形可進行輸入精度修正、尖角、拐角優化調整，終身免費使用。 |
|
|
工控機 |
采用主流配置工控機，正版操作系統 |
|
|
數據傳輸 |
開發數據端口，實現加工數據互傳,可實現I/O開關訊號、設備狀態訊號擴展對接。 |
|
|
智能檢測系統 |
智能監測激光器狀態、冷卻系統狀態、機械傳動狀態、雙驅誤差檢測、隨動焦距探測系統狀態，以I/O或RJ45端口聯機通訊。 |
|
|
加工材料 |
碳鋼、不銹鋼、合金鋼、硅鋼、鍍鋅鋼、鋁合金、銅及合金、鈦合金及特殊材料（如陶瓷、磁性材料、碳纖維等）等材料的精密切割。 |
|
|
可選配件 |
煙霧凈化器、增壓泵、高壓空氣壓縮機、制氮機 |
|
|
工作電壓 |
三相380V/50Hz/60A |
|
|
設備重量 |
1500KG |
|
|
外形尺寸 |
1900×1550×1850mm |
|
以上規格如有變動，恕不另行通知，以實際規格為準。
?
